Clapet anti retour à battant à bride
Type 400

PN10 à PN100 - 150Lbs à 600Lbs selon DN

DN15 à DN300 - 1/2" à 12"

Caractéristiques
Options
Réalisations
Options
  • Raccordement :
  • Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifique)
  • Asservissement :
  • Motorisation pneumatique
  • Levier et contre poids
  • Configurations spécifiques :
  • Double enveloppe de réchauffage
  • Amortisseur pneumatique ou hydraulique
  • Piquage de rinçage ou de purge
  • Certifications :
  • Certification ATEX
  • Conception sécurité feu
  • Certificat FDA pour les joints de corps



Notes:

Certaines options ne peuvent être cumulées

Toute autre fabrication est réalisable sur demande

Dimension

DN15 à DN300

Classe de pression

PN10 à PN100 - 150Lbs à 600Lbs selon DN

Raccordement

A bride massive, vissée ou tournante

Forme de corps

Corps droit

Type de clapet

Clapet à battant à bride et chapeau boulonné

Matière en contact avec le fluide

Acier, inox, duplex et super duplex, inconel, incoloy®, hastelloy®, titane, zirconium, uranus®, nickel, monel

Type de portée

Portée métal/métal, portée PTFE, EPDM, viton, viton revêtu FEP, Kalrez®, portée stellite, autres…

Type de manœuvre

Levier et contre poids, pneumatique (simple ou double effet)

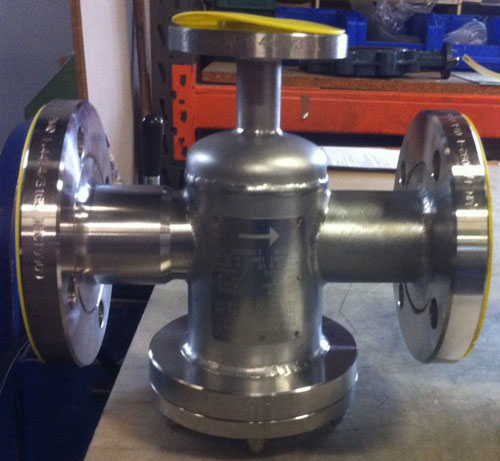

Clapet Anti Retour à battant à bride DN50 PN50 en Hastelloy C276 avec piquage latéral et purge en point bas, étanchéité métal - métal
Clapet Anti Retour à battant à bride DN40 PN20 en inox 316Ti, étanchéité métal - métal
Clapet Anti Retour à battant à bride DN50 PN40 en inox 304L avec purge en point bas, étanchéité PTFE

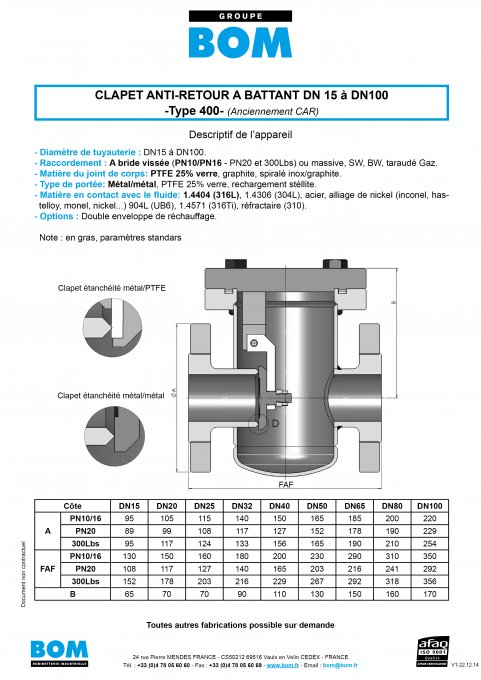

Télécharger la fiche
http://bom.fr/sites/default/files/car_a_battant.pdf
