Vanne microdébit d'arrêt et de régulation
Série 5000

Jusqu'à ISO PN250, 1500Lbs maxi

DN10 à DN25 (Do Ø2 à 9.5)

Caractéristiques
Options
Réalisations
Options

Raccordement :

Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques)

Asservissement :

Motorisation pneumatique

Commande manuelle de secours

Détecteur de position

Fin de course mécanique
Positionneur pneumatique ou électro-pneumatique

Electro-distributeur

Configuration spécifique :

Réhausse cryogénique



Notes :

Certaines options ne peuvent être cumulées

Toute autre fabrication est réalisable sur demande

Dimension

DN10 à DN25 (Do Ø2 à 9.5)

Classe de pression

Jusqu’à ISO PN250 - 1500Lbs maxi

Raccordement

A brides massives, SW, BW, taraudé 1/2″ ou 1/4″ NPT ou gaz

Forme de corps

Vanne droite, vanne d'équerre, vanne inclinée, vanne 3 voies

Matière en contact avec le fluide

Acier, inox, duplex et super duplex, inconel, incoloy®, hastelloy®, titane, zirconium, uranus®, nickel, tantale, monel

Etanchéité de la tige et du corps

Chevrons PTFE, graphite, à joints toriques, double PE avec orifice de fuite, à soufflet

Type de portée

Métal/Kel’F, métal/PTFE, métal/Vespel, métal/métal, stellitée

Caractéristiques de débit

TOR (Kv de 0,1 à 2,56), égal pourcentage (Kv de 0,04 à 2,13), linéaire 3 voies (Kv de
0,25 à 1,7), linéaire autres corps (Kv de 0,00008 à 2,13)

Vanne micro débit DN15 à souder SW, en Uranus B6 avec actionneur pneumatique simple effet à rappel par ressort
Vanne micro débit DN20 à souder BW, en inox 316L avec réhausse cryogénique à commande pneumatique et positionneur intelligent ADF (anti déflagrant)
Vanne micro débit à bride DN25 PN16, en inox 316L avec soufflet d'étanchéité et détecteur de fuite à commande pneumatique et positionneur intelligent

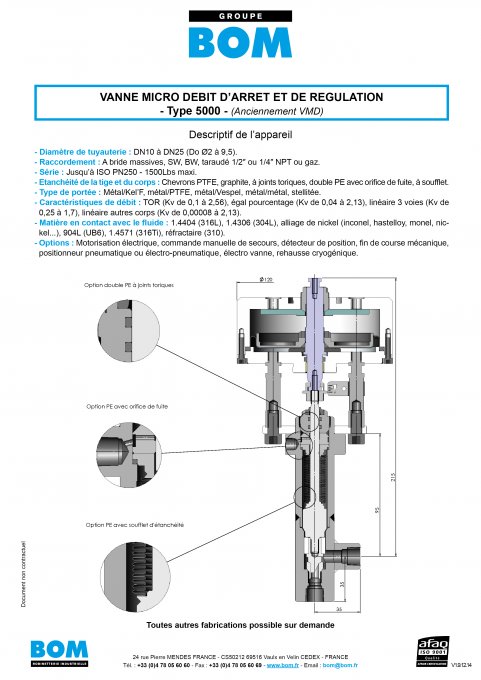

http://bom.fr/sites/default/files/vmd.pdf
img-left

Principe de fonctionnement:

Permet de réguler des valeurs de débit très faibles



Avantages:

- Ensemble robinet + actionneur tout inox supportant les contraintes chimiques environnementales

- Facilité de réglage par l'intermédiaire du positionneur numérique intelligent

- Faibles encombrements
