Filtre corps entrée-sortie en ligne
Type 500
PN10 à PN100 - 150Lbs à 600Lbs
DN15 à DN300 - 1/2" à 12"
Caractéristiques
Réalisations
Options
- Raccordement :
- Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques)
- Configurations spécifiques :
- Piquage de rinçage ou de purge
- Double enveloppe de réchauffage
- Purge en point bas
- Manomètre
- Barreaux magnétiques
- Cartouche filtrante métallique poreuse
- Ouverture rapide du couvercle
- Certifications :
- Certification ATEX
- Certificat FDA pour les joints de corps et garnitures de presse étoupe
Notes:
Certaines options ne peuvent être cumulées
Toute autre fabrication est réalisable sur demande
Dimension
DN15 à DN300
Classe de pression
PN10 à PN100 - 150Lbs à 600Lbs
Raccordement
A bride massive, vissée ou tournante
Forme de corps
Corps droit Entrée - sortie en ligne
Etanchéité corps
PTFE 25% verre, graphite, graphite armé, spiralé inox graphite ou inox PTFE, hélicoflex®, viton, kalrez®, EPDM...
Matière en contact avec le fluide
Acier, inox, inconel, incoloy®, hastelloy®, uranus®, nickel, monel, autres...
Type de chapeau
Boulonné, SMS, boulons basculants, raccord clamp, autres…
Filtration
De 20 µm jusqu'à 10mm et plus
Filtre entrée - sortie en ligne DN50 PN16 en inox 316L à barreaux magnétiques, filtration 250µm
Filtre entrée - sortie en ligne DN100 PN16 en inox 316L ouverture par vis à oreille et charnière, filtration 800µm

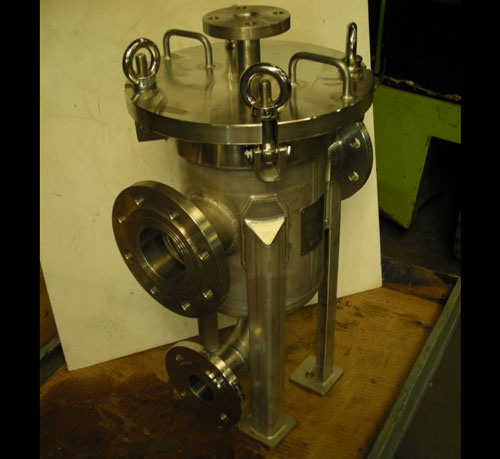

Filtre entrée - sortie en ligne DN80 PN16 en inox 316L ouverture par boulons basculants, purge en point bas et piquage d'évent, filtration 3mm
Filtre entrée - sortie en ligne DN100 PN16 en inox 304L, couvercle à ouverture rapide par raccord clamp rehaussé sur le chapeau, piquage d'évent, filtration 150µm

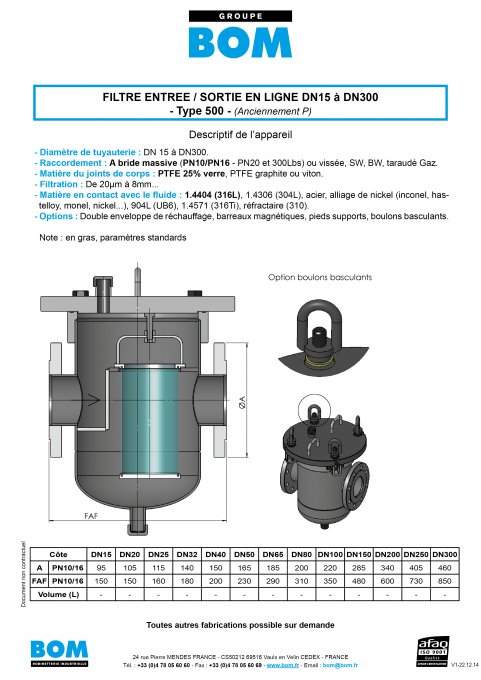

Télécharger la fiche
