Robinet cryogénique à soupape
Type 7000
PN10 à PN250, 150Lbs à 1500Lbs selon DN
DN10 à DN80 - 3/8 à 3"
Caractéristiques
Réalisations
Options
- Raccordement :
- Tout type de raccordement (taraudé, embout à souder SW, BW ou autres raccordements spécifiques)
- Asservissement :
- Motorisation pneumatique multitours
- Motorisation pneumatique tout inox
- Motorisation électrique
- Positionneur pneumatique
- Positionneur électro-pneumatique
- Positionneur intelligent
- Commande manuelle de secours
- Système cadenassable de la commande manuelle
- Rallonge de commande manuelle avec ou sans cardans
- Contacts de fin de course (mécaniques, inductifs ou autres)
- Electro-distributeur
- Boitier de jonction
- Configuration spécifiques :
- Double enveloppe de mise sous vide
- Détecteur de fuite au presse étoupe
- Piquage amont et/ou aval sur la tuyauterie
- Certification :
- Certification ATEX
Notes :
Certaines options ne peuvent être cumulées
Toute autre fabrication est réalisable sur demande
Dimension
DN10 à DN80
Classe de pression
PN10 à PN250, 150Lbs à 1500Lbs selon DN
Raccordement
A embout à souder (BW, SW), raccords spéciaux...
Forme de corps
Vanne droite, vanne d'équerre, vanne incliné, vanne entrée/sortie décalées, vanne 3 voies de jumelage
Type de chapeau
Court, réhaussé standard (H=450mm), réhaussé hors standard, autres…
Etanchéité de la tige
Presse étoupe à joints toriques, à joint avec soufflet, à garnitures chevrons PTFE pur ou chargé, presse étoupe renforcé (joint + garnitures)
Matière en contact avec le fluide
Acier inoxydable 1.4404, 1.4435, 1.4429, 1.4571 et 1.4306, bas taux de ferrite (inférieur à 5% avant soudure)
Caractéristiques de debit
Exponentielle, exponentielle mixte, linéaire, parabolique, TOR, autres…
Type de motorisation
Manuelle, pneumatique (simple ou double effet), électrique
Essai d'étanchéité sur robinet cryogénique à soupape à soufflet DN50 BW en inox 316L, à commande pneumatique
Lot de robinet cryogénique à soupape en inox 316L, à commande pneumatique et manuelle
Robinet cryogénique à soupape à soufflet corps en Y DN15 BW en inox 316L, à commande manuelle
Robinet cryogénique à soupape à soufflet DN20 BW en inox 316L, à commande pneumatique et fin de course
Robinet cryogénique à soupape à soufflet en inox 316L, à commande pneumatique sur réservoir d'hydrogène

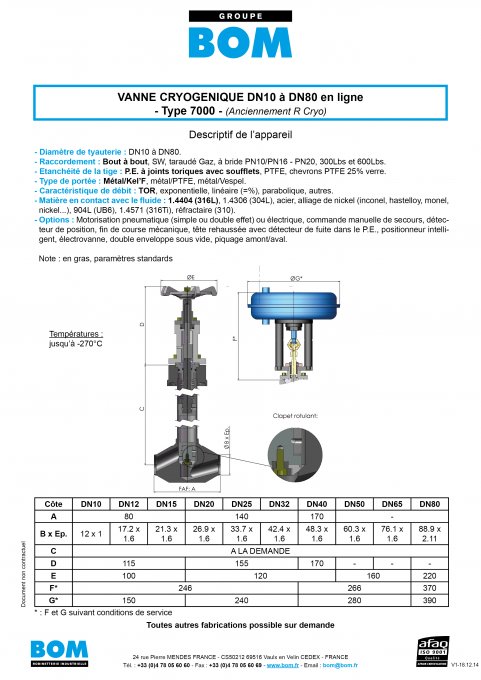

Télécharger la fiche
