Robinet polymère d’injection

PN10 à PN420 - 150Lbs à 2500Lbs

DN25 à DN300 - 1" à 12"

Caractéristiques
Options
Réalisations
Options
  • Raccordement :
  • Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques)
  • Asservissement :
  • Motorisation pneumatique multitours
  • Motorisation pneumatique tout inox
  • Motorisation électrique
  • Commande manuelle de secours
  • Volant à chaîne
  • Système cadenassable de la commande manuelle
  • Rallonge de commande manuelle avec ou sans cardans
  • Commande manuelle avec réducteur
  • Commande manuelle avec renvoi d'angle
  • Platine ISO pour motorisation ultérieure
  • Contacts de fin de course (mécaniques, inductifs ou autres)
  • Electro-distributeur
  • Boitier de jonction
  • Configuration spécifique :
  • Version compact pneumatique
  • Piston épousant le profil de la cuve ou de la ligne (absence de zone morte)
  • Siège démontable
  • Polissage intérieur et/ou extérieur
  • Double enveloppe de réchauffage
  • Détecteur de fuite au presse étoupe
  • Insufflation azote dans le presse étoupe
  • Piquage de rinçage ou de purge
  • Sonde de température
  • Certifications :
  • Certification ATEX
  • Conception sécurité feu



Notes :

Certaines options ne peuvent être cumulées

Toute autre fabrication est réalisable sur demande

Dimension

DN25 à DN300

Classe de pression

PN10 à PN420 - 150Lbs à 2500Lbs

Raccordement

A bride massive, vissée ou tournante

Forme de corps

Sortie à 60° (axe vertical) en STD, sortie à 75°, autres...

Matière

Acier, inox, autres...

Etanchéité de la tige

Presse étoupe à garnitures graphite, double presse étoupe (joint + garnitures)

Type de portée

Portée métal / métal, portée PTFE, portée stellite, autres…

Type de commande

Manuelle, pneumatique (simple ou double effet), électrique ou hydraulique

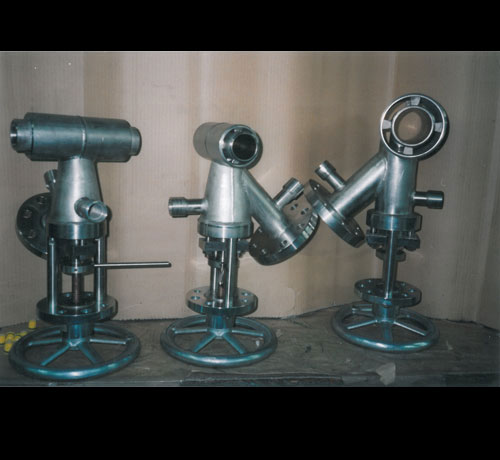

Robinet d'injection DN50 PN100 en inox 316L avec piston adapté au profil (pas de zone morte), double enveloppe de réchauffage et commande manuelle par volant

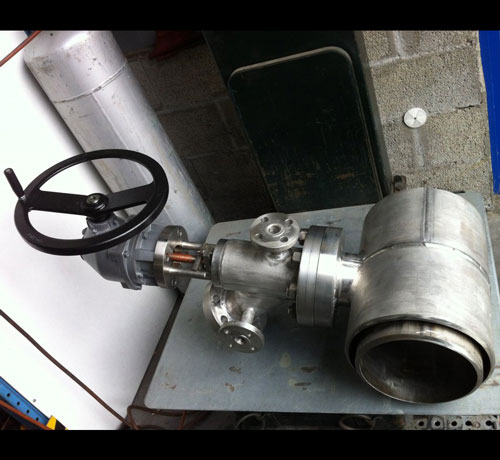

Robinet d'injection DN50 PN420 en inox 316L à double enveloppe de réchauffage et commande manuelle par réducteur

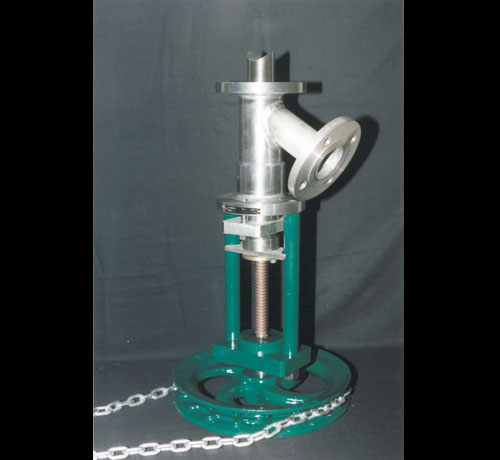

Robinet d'injection DN25 PN20 en inox 316L avec piston adapté au profil (pas de zone morte) à commande manuelle par volant à chaine

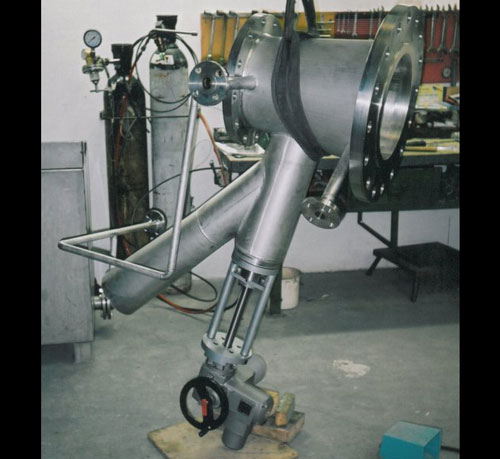

Robinet d'injection DN50 PN50 en inox 316L, sur sortie d'appareil DN300, double enveloppe de réchauffage, à commande électrique avec commande manuelle de secours par volant
