Robinet d'aspersion et de rinçage

PN10 à PN50, 150Lbs à 300Lbs selon DN

DN15 à DN50 - 1/2" à 2"

Caractéristiques
Options
Réalisations
Options
  • Raccordement :
  • Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques sur demande)
  • Asservissement :
  • Motorisation pneumatique tout inox
  • Motorisation électrique
  • Commande manuelle de secours
  • Système cadenassable de la commande manuelle
  • Rallonge de commande manuelle avec ou sans cardans
  • Platine ISO pour motorisation ultérieure
  • Contacts de fin de course (mécaniques, inductifs ou autres)
  • Electro-distributeur
  • Boitier de jonction
  • Certifications :
  • Certification ATEX
  • Certificat FDA pour les joints de corps et garnitures de presse étoupe



Notes :

Certaines options ne peuvent être cumulées

Toute autre fabrication est réalisable sur demande

Dimension

DN15 à DN50

Classe de pression

PN10 à PN50, 150Lbs à 300Lbs selon DN

Raccordement

A bride massive, vissée ou tournante

Matière en contact avec le fluide

Acier, inox, duplex et super duplex, inconel, incoloy®, hastelloy®, titane, uranus®, nickel, monel

Etanchéité de la tige

Presse étoupe à joints toriques, à garnitures chevrons PTFE pur ou chargé, presse étoupe à garnitures graphite, presse étoupe renforcé (joint + garnitures), double presse étoupe de sécurité

Matière du joint de corps

PTFE 25% verre, graphite, graphite armé, spiralé inox graphite ou inox PTFE, hélicoflex ®, viton, kalrez ®, EPDM...

Matière des sièges

PTFE chargé graphite, PTFE chargé verre, PTFE chargé inox, delrin, nylon, polypropylène, peek, TFM 1600, TF4215....

Type de motorisation

Manuelle, pneumatique (simple ou double effet), électrique

Robinet d'aspersion DN40 PN16 en inox 316L, à sphère affleurante, axe incliné, avec commande pneumatique double effet et boitier fin de course
Robinet d'aspersion DN25 PN16 en inox 316L, à souder sur la cuve, à sphère affleurante, axe incliné, avec commande pneumatique double effet

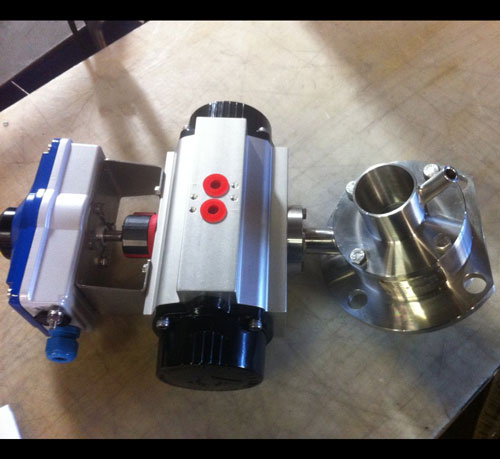

Robinet d'aspersion DN50 PN16 en inox 316L, à sphère affleurante, axe incliné, piquage de rinçage, avec commande pneumatique double effet et boitier fin de course
img-left

Principe de fonctionnement:

Permet le rinçage, l'aspersion d'une cuve



Avantages:

- Système affleurant à la cuve ne genant pas l'agitation de cette dernière (pas d'introduction de canne dans l'enceinte)

- En position fermée, les orifices d'aspersion sont à l'intérieur de la vanne. Ils ne peuvent donc créer de rétention produit, ni se boucher pour le prochain rinçage de cuve

- Système entièrement automatisé, ne nécessitant aucune intervention sur la vanne

- Peut être soudé sur la cuve ou démontable sur un PAD
