Robinet à tournant sphérique 2 voies
Type 100 à 300 et 1200 à 2300
PN10 à PN250 - 150Lbs à 1500Lbs
DN10 à DN300 - 3/8" à 12"
Caractéristiques
Réalisations
Options
- Raccordement :
- Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques sur demande)
- Asservissement :
- Motorisation pneumatique tout inox
- Motorisation électrique
- Commande manuelle de secours
- Système cadenassable de la commande manuelle
- Rallonge de commande manuelle avec ou sans cardans
- Platine ISO pour motorisation ultérieure
- Contacts de fin de course (mécaniques, inductifs ou autres)
- Electro-distributeur
- Boitier de jonction
- Configurations spécifiques :
- Double enveloppe de réchauffage
- Détecteur de fuite au presse étoupe
- Piquage d'évent ou de purge
- Double presse étoupe de sécurité
- Certifications :
- Certification ATEX
- Conception sécurité feu
- Certificat FDA pour les joints de corps et garnitures de presse étoupe
Notes :
Certaines options ne peuvent être cumulées
Toute autre fabrication est réalisable sur demande
Dimension
DN10 à DN300
Classe de pression
PN10 à PN250 - 150Lbs à 1500Lbs selon DN
Raccordement
A bride massive, vissée ou tournante
Type de corps
Une pièce, deux pièces ou trois pièces
Type de robinet
Sphère flottante ou arbrée, sièges fixes ou flottants
Matière en contact avec le fluide
Acier, inox, duplex et super duplex, inconel, incoloy®, hastelloy®, titane, zirconium, uranus®, nickel, monel
Etanchéité de la tige
Presse étoupe à joints toriques, à garnitures chevrons PTFE pur ou chargé, presse étoupe à garnitures graphite, presse étoupe renforcé (joint + garnitures), double presse étoupe de sécurité
Matière du joint de corps
PTFE 25% verre, graphite, graphite armé, spiralé inox graphite ou inox PTFE, hélicoflex ®, viton, kalrez ®, EPDM...
Matière des sièges
PTFE chargé graphite, PTFE chargé verre, PTFE chargé inox, delrin, nylon, polypropylène, peek, TFM 1600, TF4215....
Type de motorisation
Manuelle, pneumatique (simple ou double effet), électrique
Robinet à secteur sphérique fond de cuve DN50 PN20 en inox 316Ti, à commande pneumatique déportée et boitier fin de course
Lot de robinets à boisseau sphérique arbrées PN100 en acier peint, avec commande par réducteur
Robinet à boisseau sphérique fond de cuve cryogénique DN15 PN16 en inox 316L, à commande pneumatique et boitier fin de course
Robinet à boisseau sphérique fond de cuve DN40 PN16 en Uranus B6, à commande pneumatique et boitier fin de course
Robinet à boisseau sphérique DN25 PN150, avec double enveloppe de réchauffage
Robinet à boisseau sphérique DN200 PN10 en inox 316L, à commande pneumatique et sphère casse croute

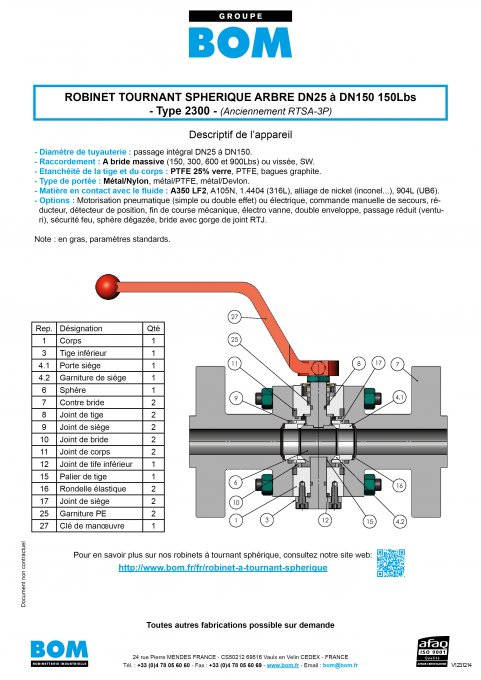

Télécharger la fiche
http://bom.fr/sites/default/files/rtsa-3p_dn25-150_manuelle_0.pdf
