Robinet à soupape corps équerre
Type 710

PN10 à PN250, 150Lbs à 1500Lbs selon DN

DN15 à DN300 - 1/2" à 12"

Caractéristiques
Options
Réalisations
Options
  • Raccordement :
  • Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques)
  • Asservissement :
  • Motorisation pneumatique multitours
  • Motorisation pneumatique tout inox
  • Positionneur intelligent
  • Positionneur électro-pneumatique, pneumatique
  • Electro-distributeur
  • Motorisation électrique
  • Commande manuelle de secours
  • Volant à chaîne
  • Motorisation manuelle avec réducteur
  • Motorisation manuelle avec renvoi d'angle
  • Système cadenassable de la commande manuelle
  • Rallonge de commande manuelle avec ou sans cardans
  • Platine ISO pour motorisation ultérieure
  • Contacts de fin de course (mécaniques, inductifs ou autres)
  • Boitier de jonction
  • Configurations spécifiques :
  • Soufflet d'étanchéité sur tige
  • Polissage intérieur et/ou extérieur
  • Siège démontable
  • Double enveloppe de réchauffage
  • Détecteur de fuite au presse étoupe
  • Insufflation azote dans le presse étoupe
  • Piquage de rinçage ou de purge
  • Certifications :
  • Certification ATEX
  • Conception sécurité feu
  • Certificat FDA pour les joints de corps et garnitures de presse étoupe



Notes:

Certaines options ne peuvent être cumulées

Toute autre fabrication est réalisable sur demande

Dimension

DN15 à DN300

Classe de pression

PN10 à PN250, 150Lbs à 1500Lbs selon DN

Raccordement

A bride massive, vissée ou tournante

Forme de corps

Corps d'équerre

Matière en contact avec le fluide

Acier, inox, duplex et super duplex, inconel, incoloy®, hastelloy®, titane, uranus®, nickel, monel

Etanchéité de la tige

Presse étoupe à joints toriques, à soufflet, à garnitures chevrons PTFE pur ou chargé, presse étoupe à garnitures graphite,  presse étoupe renforcé (joint + garnitures)

Matière du joint de corps

PTFE 25% verre, graphite, graphite armé, spiralé inox graphite ou inox PTFE, hélicoflex®, viton, kalrez®, EPDM...

Type de portée

Portée métal / métal, portée PTFE, portée EPDM, portée stellite, autres…

Caractéristiques de débit

Linéaire, TOR, exponentielle, parabolique, autres…

Type de motorisation

Manuelle, pneumatique (simple ou double effet), électrique ou hydraulique

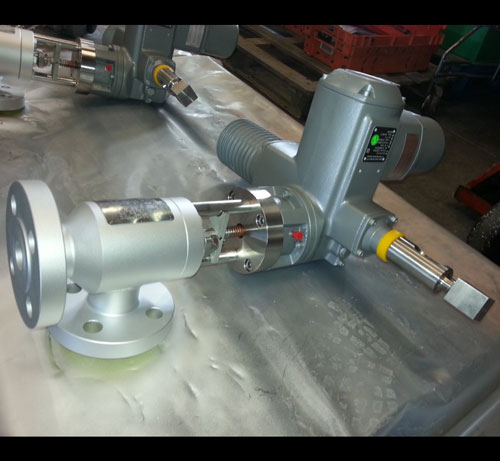

Lot de robinets à soupape équerre DN25 PN16 en acier à commande électrique
Robinets à soupape équerre DN65 PN16 en Hastelloy ® B3 à motorisation adaptable

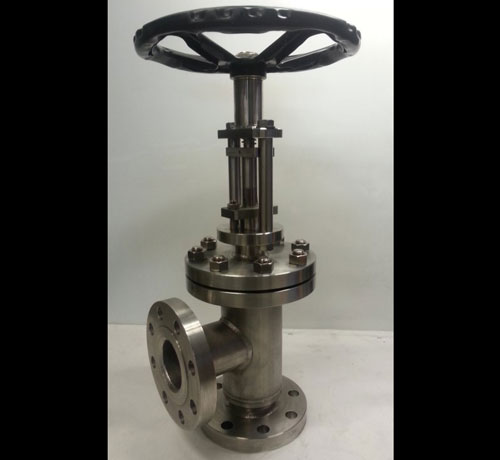

Robinets à soupape équerre DN80 PN16 en inox 316L à commande manuelle par volant

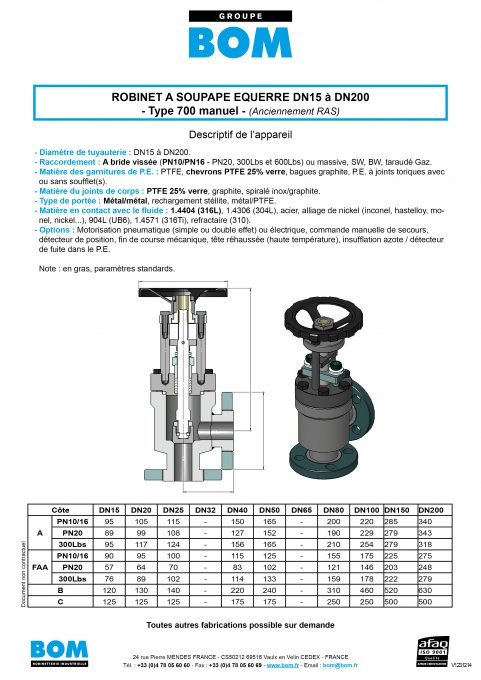

Télécharger la fiche
http://bom.fr/sites/default/files/ras_equ_manuel.pdf
